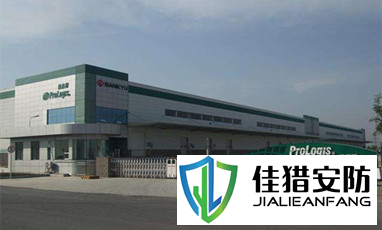

益嘉物流有限公司

作者: 佳猎安防 时间:2018-11-19 来源:佳猎安防
摘要:【项目名称】:益嘉物流无线wifi覆盖项目 【工程内容】: 无线覆盖 、 综合布线 、安防监控、 机房建设 【施工时间】:2017-7-18 【项目概况】:本工程为益嘉物流有限公司仓储区域的

 【项目名称】:益嘉物流无线wifi覆盖项目
  【工程内容】:无线覆盖综合布线、安防监控、机房建设
  【施工时间】:2017-7-18
    【项目概况】:本工程为“益嘉物流有限公司”仓储区域的WIFI无线网络覆盖工程。 因目前物流行业信息自动化办公的要求越来越高,随之对无线网络的需求也日趋强烈。益嘉物流传统的数据采集方式已经无法满足管理应用上的需要,因此该项目主要通过无线信号的覆盖,实现快速、稳定、灵活地对物流数据进行采集,满足移动办公的需求。该项目通过对仓库作业区域AP设备的布点安装,实现WIFI信号的整体覆盖。所有AP通过网线汇聚至机柜POE供电交换机,最终再通过光缆接入机房主干网络。另外在机房旁挂一台AC控制器,对所有的AP设备进行统一管控。

        设计方案
  本工程为“益嘉物流有限公司”仓储区域的WIFI无线网络覆盖工程。 因目前物流行业信息自动化办公的要求越来越高,随之对无线网络的需求也日趋强烈。益嘉物流传统的数据采集方式已经无法满足管理应用上的需要,因此该项目主要通过无线信号的覆盖,实现快速、稳定、灵活地对物流数据进行采集,满足移动办公的需求。该项目通过对仓库作业区域AP设备的布点安装,实现WIFI信号的整体覆盖。所有AP通过网线汇聚至机柜POE供电交换机,最终再通过光缆接入机房主干网络。另外在机房旁挂一台AC控制器,对所有的AP设备进行统一管控。
  工程设计和实施要求:
  为确保工程的顺利进行和质量的达标,对该项目的链路设计、网络传输、施工等方面做出了如下要求:
  1、网络拓扑结构设计清晰,物理线路采用星型结构,便于提高可靠性和传输效率;
  2、AP接入层满足100Mbps传输,主干网络传输满足1Gbps传输速率;
  3、AP到POE接入层交换机布线距离不超过100m,采用六类网线;交换机接入到中心机房,通过光缆;
  4、施工过程严格遵守各项法律法规,以及合同中相关规定,安全第一,不影响工人现场作业;
  5、线路布放规整,通过金属桥架和PVC阻燃材料进行穿线连接;
  6、设备安装位置符合现场标准,不与其他系统产生冲突;
  工程实施:
  1、排管、布线施工内容:
  六类网线(AP连接POE交换机);
  4芯光缆(POE交换机接入机房的汇聚交换机)
  PVC管的部署;
  完工情况:线材根据现场桥架通道进行布放,PVC管路铺设整齐,达到了规范、隐蔽、美观的施工效果。光缆采用热熔方式进行现场光纤熔接,稳定搭建光纤链路。
  2、机柜、无线设备、网络面板、交换机的安装部署:
  机柜的壁挂安装(6U小机柜的安装);
  无线AP的壁挂安装(AP挂墙、连通测试);
  网络点位的安装(网络面板、连通测试)
  POE交换机的部署;
  完工情况:机柜位置根据现场要求,与相关部门确认后,安装在消防设备上方离地3m高的位置,不影响叉车作业,同时注意了安全防范;AP均采用壁挂安装,接线整体,位置统一,高度4.5m;网络面板安装在立柱上方离地面2.5m高的位置,方便后续显示器的使用。
